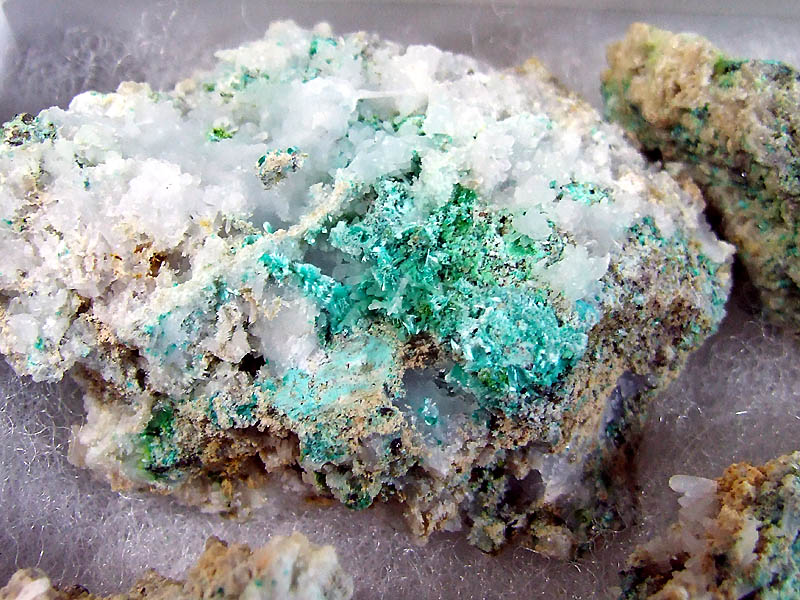

結晶カルサイト上にコニカルコ石を伴い産出。青緑色部分一帯が本鉱。

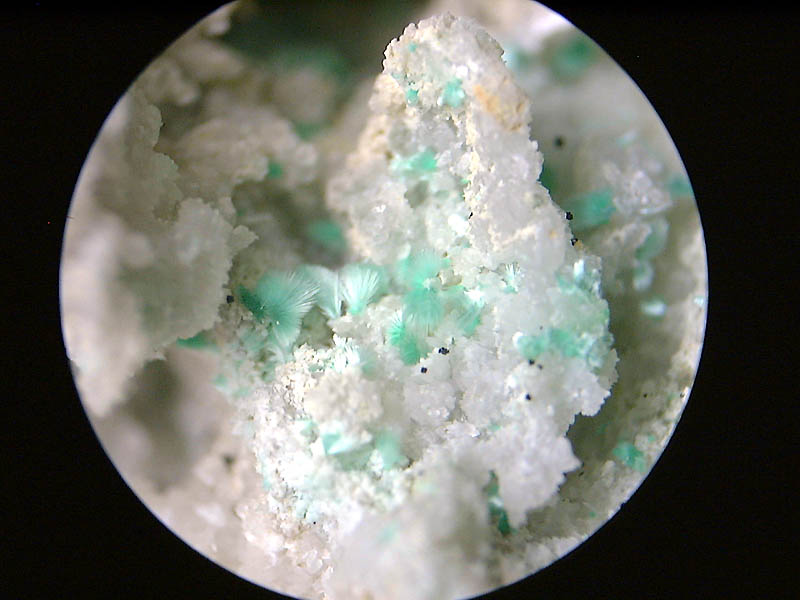

上の標本の表面を20倍顕微鏡撮影したもの。ミクサ石の結晶に良く似た絹糸光沢の美しい結晶。

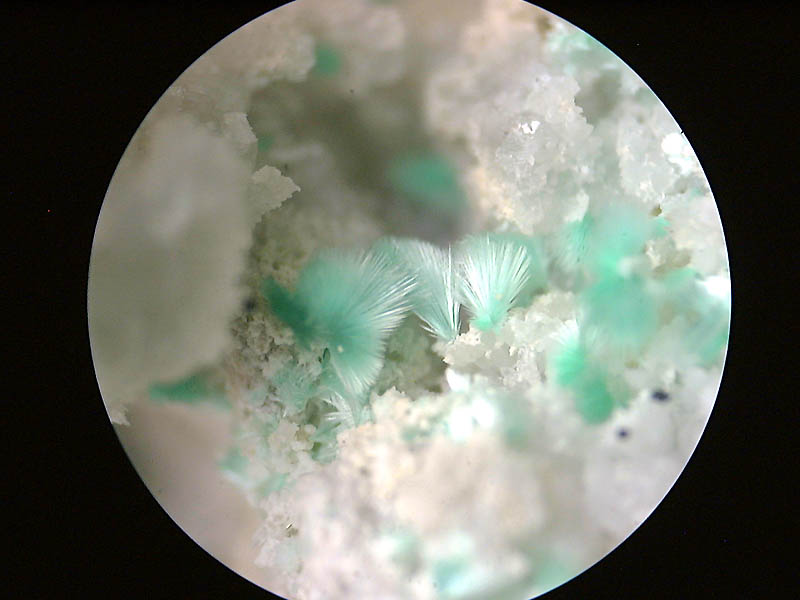

更に４０倍に拡大したもの。布賀鉱山では余り馴染みの無い二次鉱物です。

ザレシ石　Zalesiite

参考文献：日本鉱物科学会２００８年度年会講演要旨より
岡山県備中町布賀産Bi bearing REE free zalesiiteについて

田中崇裕＊・皆川鉄雄（愛媛大・院理）・草地功(岡山大)・田邊満雄
Bi bearing REE free zalesiite from Fuka, Okayama prefecture,Japan
Takahiro Tanaka＊, Tetsuo Minakawa (Sci., Ehime Univ.), Isao Kusachi (Okayama Univ.)and Mitsuo Tanabe

Zalesiiteは一般式(Ca,Y)Cu6[(AsO4)2(AsO3OH)(OH)6]・3H2Oが与えられているmixite groupの砒酸塩鉱物である．ZalesiiteはSejkora(1999)によりZaesi, Rychlebske hory Mts., Czech Republicのウラン鉱床から報告され，その後各地の銅鉱床から発見されている．今回，布賀鉱山の結晶質石灰岩に貫入した銅に富む熱水脈よりBiを含むREE freeのzalesiite及び多種の鉱物を見出したので報告する．zalesiite はcalcite結晶上に長さ1㎜以下の針状結晶あるいは繊維状結晶集合体として産し，肉眼的には淡緑色でガラス光沢から絹糸光沢を示す．SEM-EDSによる定量分析の結果，CaO 5.3, Bi2O3 5.5, CuO 44.1, ZnO 0.4, As2O5 32.2, SiO2 0.7, Ps2O5 0.2, H2O 11.6 (diff), total 100wt%で，O=21としたとき(Ca0.96Bi0.24)Σ1.20(Cu5.64Zn0.05)Σ5.69(AsO4)2(As0.85Si0.12P0.03O3OH)(OH)6・3.05H2Oという実験式が得られた．X線粉末回折値dÅ(I)(hkl)は，11.786(100)(100)， 4.461(24)(111)， 3.405(18)(220)， 3.272(17)(130)， 2.951(28)(221)， 2.573(19)(140)， 2.462(31)(212)， 2.117(11)(150)であり，これから求められた格子定数は，六方晶系でa=13.66(1)， c=5.88(1)Åである．これらが産した銅に富む熱水脈は初生鉱物としてCalcite中にbornite, chalcocite, chalcopyriteが観察され，稀に5μm以下の粒としてwitticheniteを含む事が特徴的である．共存鉱物としてandradite, aragonite, cahnite, conichalcite, cuprite, stringhamiteが観察され，それらの一部はBiを含んでいる．しかし，zalesiite等の含Bi砒酸塩鉱物のBi及びAsの供給源となる様な鉱物はほとんど見られない．また，chalcociteがborniteの反応縁として生成していること，conichalciteがkahniteの上に被覆成長し，kahnite自体が分解し仮晶になっている事から，この熱水脈は複数のステージにより形成されたと考えられる．おそらく最初に銅に富む熱水が貫入し，その後BiやAsに富む熱水が再度脈に沿って通過したのであろう．
